Esercitazione #1
Progettazione di infissi esterni oscuranti
Infissi per la libera regolazione della luce.
Questi scuri sono in PVC ( vedi vantaggi del materiale) e sono suddivisi in sei moduli, ciascuno dei quali ha:
- al centro delle due estremità (in alto e in basso) una vite a testa sferica in metallo.
Questa è inserita all’interno di un binario nel quale può scorrere e girare a 360°.
-i lati scanalati in modo da chiudersi con l’avvicinamento al modulo successivo
Funzionalità :
-i moduli sono regolabili nella loro posizione grazie a tecnologie domotiche in modo da far entrare all’interno dell’edificio la quantità di luce desiderata
-i moduli ruotano a 360° e slittano verso destra o sinistra
-i moduli possono essere accostati al muro della finestra
Per quanto riguarda la sicurezza per l'utilizzo di impianti domotici niente paura:
possono essere installati all'esterno vari tipi di protezioni o sensori di rilevamento, quali barriere, fotocellule, sensori di presenza a raggi infrarossi o a microonde.
Gli infissi inoltre sono disponibili in un'ampia variante di colori e vengono utilizzate vernici all'acqua.
Prima fase della progettazione: schizzi e idee
Seconda fase:realizzazione con autocad
Pianta e prospetto quotati
Pianta e prospetto quotati
Modello 3D in cui si visualizza la posizione degli scuri chiusi
Visualizzzazione degli scuri mossi in modo libero
Scuri accostati

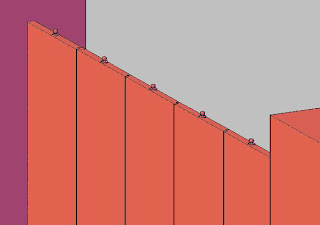

nota: su ogni scuro sono posizionati due perni
(sopra e sotto) che permettono agli scuri di muoversi
orizzontalmente su un binario e di ruotare a 360°
Dettaglio del perno posizionato sul modulo
Dettaglio del perno
visione di come il perno si inserisce all'interno del binario
visione del perno che scorre all'interno del binario
