Esercitazione #1: infissi esterni
Oggetto: ri-progettazione di un sistema di infissi esterni (#2)
Abstract:
Il progetto prevede la realizzazione di un sistema di infissi esterni in PVC (cloruro di polivinile), il cui procedimento di apertura/chiusura consiste in sole tre fasi attuabili manualmente e facilmente da chiunque:
- chiusura totale (Fase 1)
- semi-chiusura (Fase 2); far scorrere le due imposte centrali verso le estremità, allineandole con quelle ai lati.
- apertura totale (Fase 3); spingere verso l'esterno per far ruotare le quattro imposte attorno ai cardini di 90°.
l'ordine delle varie operazioni è assolutamente reversibile.
Scheda dei materiali:
Vantaggi propri del PVC:
- ottimo isolante termico e acustico
- resistente ad acqua e vento (impermeabilità)
- lunga durata nel tempo conservando le qualità
- nessun bisogno di manutenzione
- esteticamente bello (colorazione e forma a piacere)
Per tutti questi motivi, si può sostenere che il PVC sia un materiale conveniente sotto molti aspetti, tra cui quello ambientale, energetico e, di conseguenza, economico.

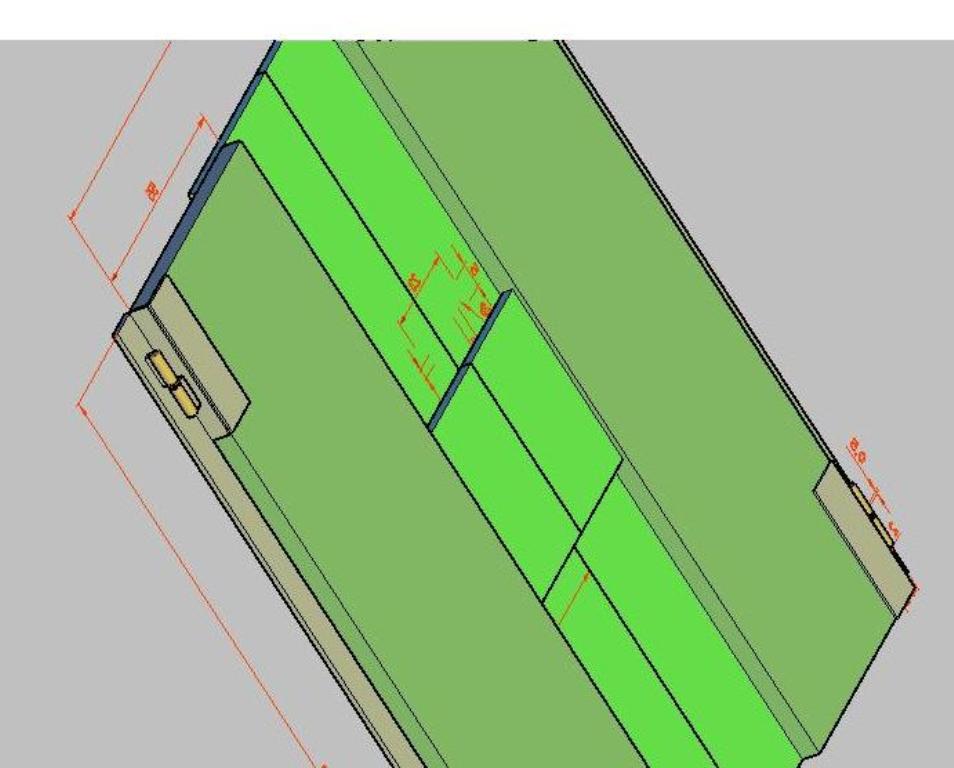

Disegni del modello 3D realizzati con Autocad:
rotelle per lo scorrimento delle due imposte centrali sul binario.
sbarra che ruota attorno a un perno, che impedisce, una volta abbassato, lo scorrimento e quindi l'apertura delle due imposte centrali.
imposte viste dall'esterno
particolare di uno dei quattro cardini attorno ai quali ruotano le due imposte laterali.
imposte viste dall'interno, maniglie con le quali è possibile far scorrere le due imposte centrali.
infissi in Autocad con visione 2d.
prima idea per l'esercitazione degli infissi esterni (abbandonata):
Esercitazione n°1
Oggetto: riprogettazione di un sistema di infissi esterni.
Abstract:
Il progetto prevede la realizzazione di un sistema di infissi esterni in PVC (cloruro di polivinile), il cui procedimento di apertura/chiusura consiste in sole tre fasi attuabili manualmente e facilmente da chiunque:
- chiusura totale (Fase 1)
- semi-chiusura (Fase 2)
- apertura totale (Fase 3)
Il sistema è costituito da sei imposte verticali saldate ognuna ad un sostegno cilindrico in acciaio, capace di ruotare gradualmente fino ad un massimo di 90°, determinando con gli estremi di questo angolo il passaggio dalla Fase 1 alla Fase 2 e viceversa, intervenendo su una semplice leva. Per raggiungere la Fase 3 basterà quindi far traslare sull'apposito binario inserito nella parte inferiore del telaio la prima imposta (partendo da sinistra), che si addosserà sulle altre fino a spingere il blocco di imposte all'interno di una cassetta incavata nel muro, nascondendole alla vista.
Materiali:
- PVC (per le imposte e il telaio)
- alluminio (per i cilindri e il binario)
